智能自動蟲情測報儀

型號：ZK-CQT4


一、產品簡介

智能自動蟲情測報儀是推出的新一代害蟲自動測報系統，本系統主要利用現代光、電、數控技術、無線傳輸技術、戶聯網技術、構建出一套害蟲生態監測及預警系統。該系統集害蟲誘捕和拍照、環境信息采集、數據傳輸、數據分析于一體，實現了害蟲的誘集、分類統計、實時報傳、遠程檢測、蟲害預警和防治指導的自動化、智能化。具有性能穩定、操作簡便、設置靈活等特點，廣泛應用于：農業、林業、牧業、蔬菜、煙草、茶葉、藥材、園林、果園、城鎮綠化、檢疫等領域。

二、設備技術參數

1、符合GB/T 24689.1-2009植物保護機械 蟲情測報燈。
2、采用光、電、數控技術。
3、誘集光源：主波長365nm 20W黑光燈管。
4、供電：320W太陽能供電，200ah蓄電池。
5、功率：≤450W  待機≤5W。
6、絕緣電阻：≥2.5MΩ（有漏電保護裝置）。
7、燈體尺寸：650mm×650mm×2000mm。
8、設計壽命：5年。
9、燈管啟動時間：≤5s。
10、撞擊屏：互成120°角，單屏尺寸：長595±2mm,寬213±2mm,厚5mm。
*11、整體結構采用不銹鋼鍍鋅噴塑。
12、晚上自動開燈，白天自動關燈（待機）。在夜間工作狀態下，不受瞬間強光照射改變工作狀態。
13、遠紅外蟲體處理倉溫度控制：工作15分鐘后達到85±5℃，處理時間可調（15種處理時間調整）。
14、遠紅外蟲體處理致死率不小于98%，蟲體完整率不小于95%。
*15、集蟲器具有震動緩沖裝置和自動清掃功能，保證昆蟲不堆積。
*16、雨控裝置：按外界雨量變化自動控制整燈工作。
17、排水裝置：能有效將雨、蟲分離。
*18、全中文液晶顯示，7寸電容觸摸屏。可編程控制系統，可分時段設置和控制，遠程自動拍照，GPRS制式錄入，配置800萬像素高清工業相機。
*19、拍照裝置：自動拍攝的圖片以無線發送至農業物聯網監測平臺，平臺自動記錄每個時間段采集的圖片數據，保證每個時間段拍攝的蟲體不混淆。
*20、無線通訊參數:網關應內置4G通訊組件、10/100M網絡接口、RS-232接口、RS-485接口、PWM、usb Host接口，能夠滿足現場各種監測設備的有線接入，支持1100W像素拍照相機有線接入。通過與配套的無線視頻傳輸設備，網關能實現較遠距離（1公里）的視頻、高分辨率圖片采集設備的無線接入。可直接接入7吋電阻或電容觸摸屏。





軟件云平臺

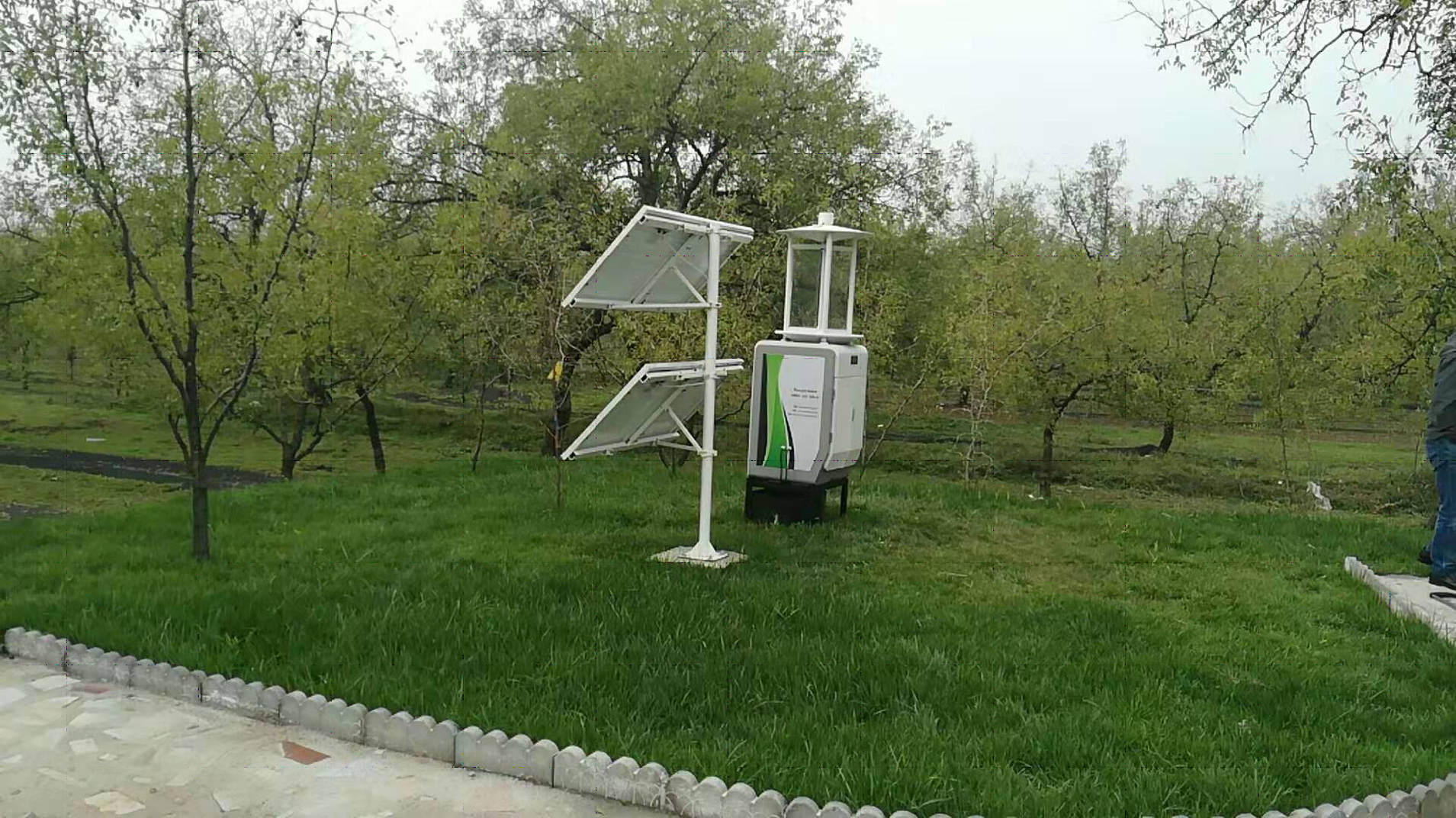

設備位置信息定位

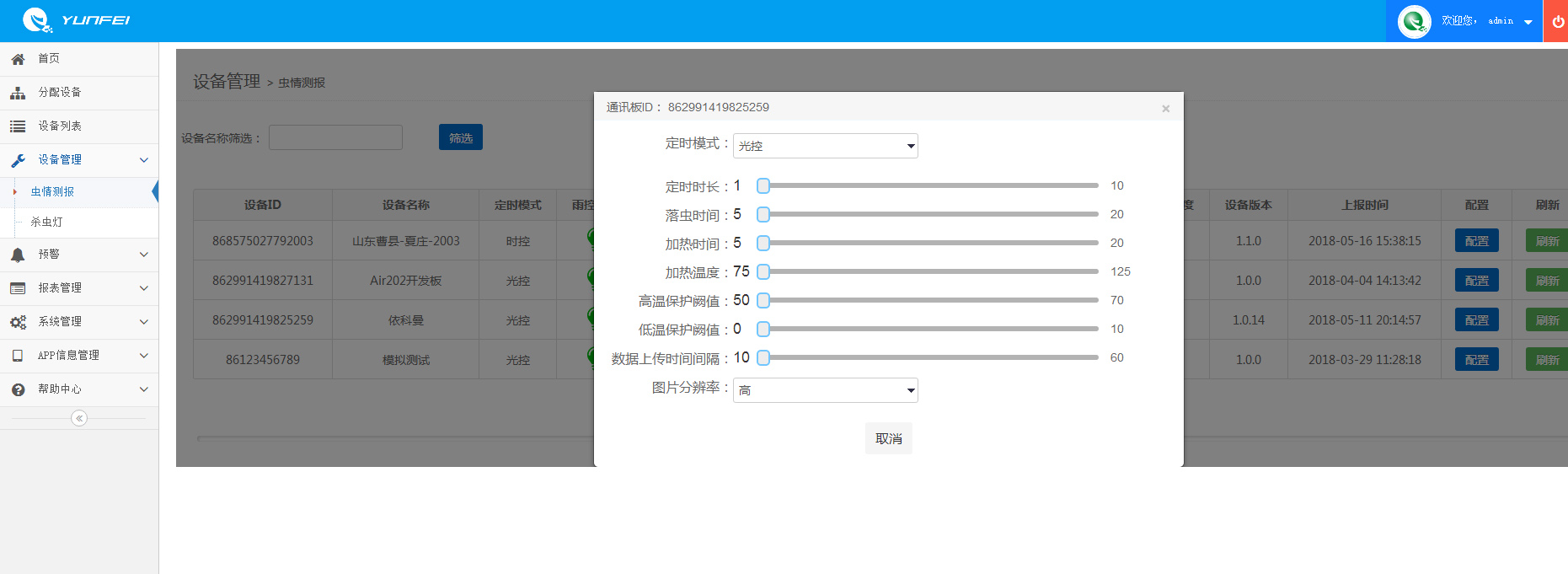

設備工作狀態展現

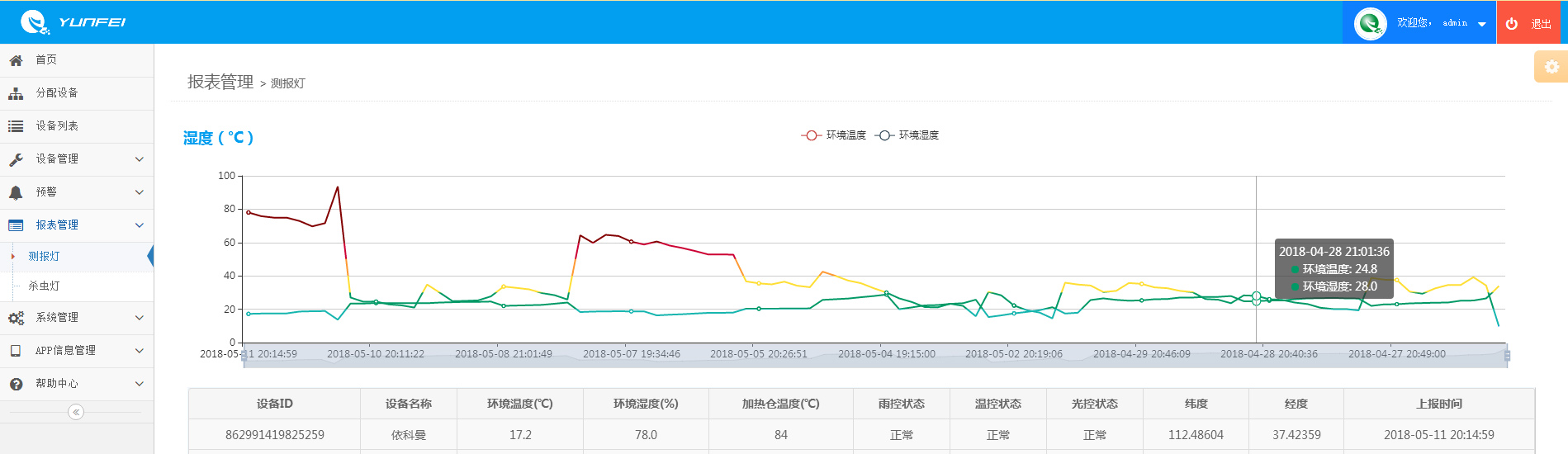

設備工作歷史數據和溫濕度分析曲線圖




蟲體圖片展現
